OHMA™-Luft-Öl-Pressen

Die Einführung des Schweißens und Clinchens von Verbindungselementen stellt einen wesentlichen Fortschritt in der ohnehin schon leistungsstarken Technologie von CenterLine dar und steht im Einklang mit dem Kernziel des Unternehmens, innovative Lösungen zu entwickeln, die es Kunden ermöglichen, ihre Betriebs-, Kunden- und Rentabilitätsziele zu übertreffen und gleichzeitig potenzielle Risiken und Belastungen zu minimieren.

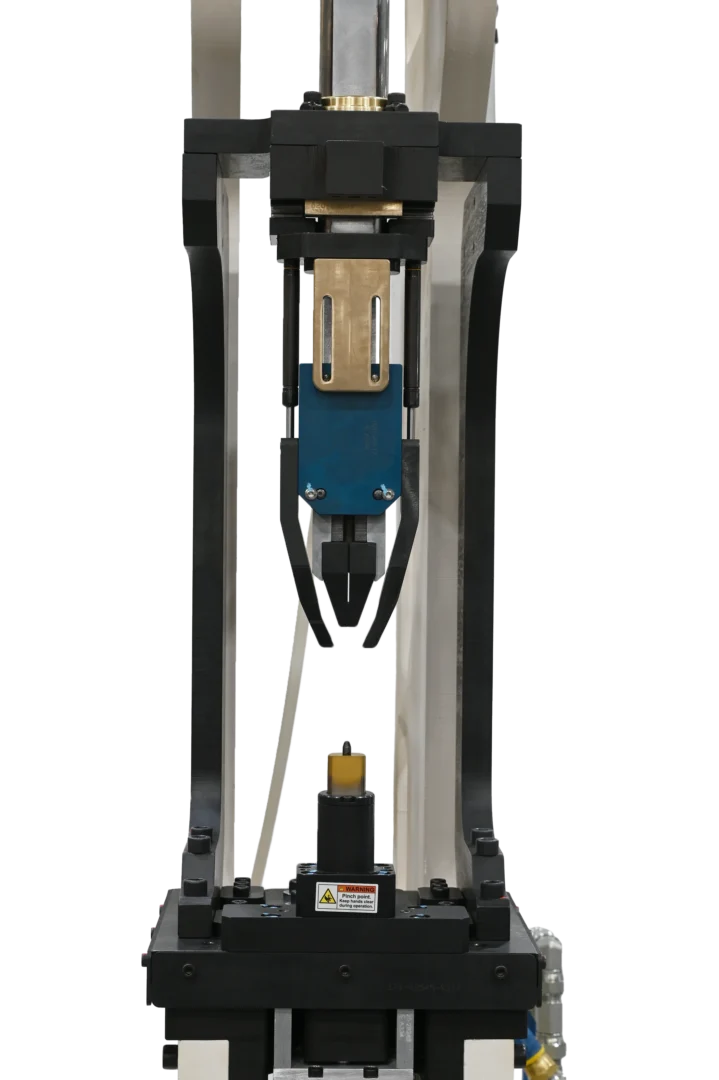

OHMA™ SoftMount™-Clinchpresse

Verbessern Sie die Betriebszeit bei der Befestigungsmittelmontage in robotergestützten Automatisierungszellen.
Die SoftMount™-Clinchpresse ist eine robuste Lösung für die automatisierte Befestigungsmittelmontage und lässt sich in die robotergestützten Produktionszellen der CenterLine High Speed Fastener Solution™ (HSFS) integrieren.

Diese Clinch-Lösung nutzt kompakte, nachgiebige Werkzeuge, die es der Presse ermöglichen, ihre Position mechanisch präzise an ein gestanztes Loch anzupassen. Die Schwingungsfähigkeit der Werkzeuge gewährleistet, dass die Presse eine gleichmäßige und konzentrische Montage der Clinch-Befestigungselemente gewährleistet.

Erhältlich in zwei Konfigurationen:

Inverted Feed Process (IFP) – Für Mutteranwendungen
Standard Feed Process (SFP) – Für Mutter- und Bolzenanwendungen

Die SoftMount™-Clinchpresse verwendet kompakte, nachgiebige Werkzeuge, die es der Presse ermöglichen, ihre Position mechanisch präzise an eine gestanzte Bohrung anzupassen. Durch die Nachgiebigkeit der Werkzeuge gewährleistet die Presse eine gleichmäßige und konzentrische Montage der Befestigungselemente.

Vorteile

Das schwimmende Werkzeug passt sich automatisch an die Bohrung im Pressteil an und verhindert so störende Fehler, die entstehen, wenn sich das Pressteil am Clinchstift verfängt
Es sind keine 2- oder 4-Wege-Positionierer zur Ausrichtung der Pressteile erforderlich
Die Pressen sind für einen breiten Tonnagebereich von 4 bis 70 Tonnen konfigurierbar
Alle Pressen sind mit der VeriFast™ IA-Befestigungselementerkennung zur Qualitätsüberwachung (Auflösung 0,02 mm) und zum Einpressen der Clinchbolzen ausgestattet
Verwendet den branchenüblichen OHMA™-Zylinder mit sanfter, stoßfreier Annäherung an das Werkstück und einem Arbeitshub mit hoher Kraft von 0,25–0,50 Zoll
Vorschub- und Arbeitshübe des OHMA™-Zylinders sind über Regler einstellbar
Die IFP-Konfiguration nutzt die Lower Nut Feeder (LNF)-Einheit von CenterLine, um die Ladezeit für die Befestigungselemente zu verkürzen und so die Zykluszeit zu reduzieren
Die SFP-Konfiguration nutzt einen Speerzuführer für die Befestigungselementzuführung
Ein LPT wird zur Messung des Aktuatorhubs verwendet

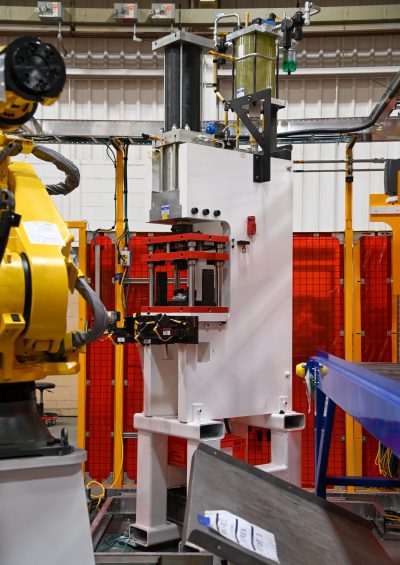

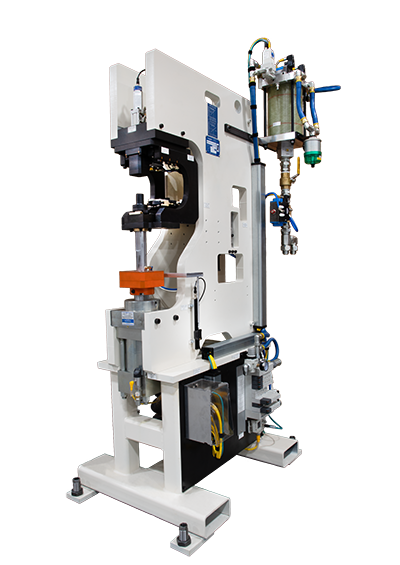

OHMA™ Inline-Clinchpresse

Die OHMA™-Clinchpresse ist eine kompakte, stationäre Presse, die für die Montage von Clinchverbindungen in robotergestützten Anwendungen konzipiert ist. Die OHMA™-Presse kann für Selbststanz- oder Vorstanz-Clinch-Anwendungen eingesetzt werden. Für Selbststanz-Anwendungen ist die Presse mit einer Auswurfüberwachung für Stanzabfälle ausgestattet.

Erhältlich in zwei Konfigurationen:

Inverted Feed Process (IFP) – Für Mutteranwendungen
Standard Feed Process (SFP) – Für Mutter- und Bolzenanwendungen

Eigenschaften:

Konfigurierbare Presskraft von 4 bis 70 Tonnen, für Spezialanwendungen bis zu 200 Tonnen
Mit Stanzabfallerkennung – für Selbststanzanwendungen
Der OHMA™-Zylinder sorgt für eine sanfte, stoßfreie Annäherung an das Werkstück
- 1/4″ oder 1/2″ Arbeitshub mit hoher Kraft
- Kostengünstige Prozessüberwachung durch Überwachung des Intensivierungsdrucks
Kann mit Upper Clinch-Mutternsystem, LNF oder Speerzuführungen verwendet werden
Konfigurierbar für Mutter- oder Bolzenanwendungen
Erhältlich mit VeriFast™ IA-Befestigungselementerkennung

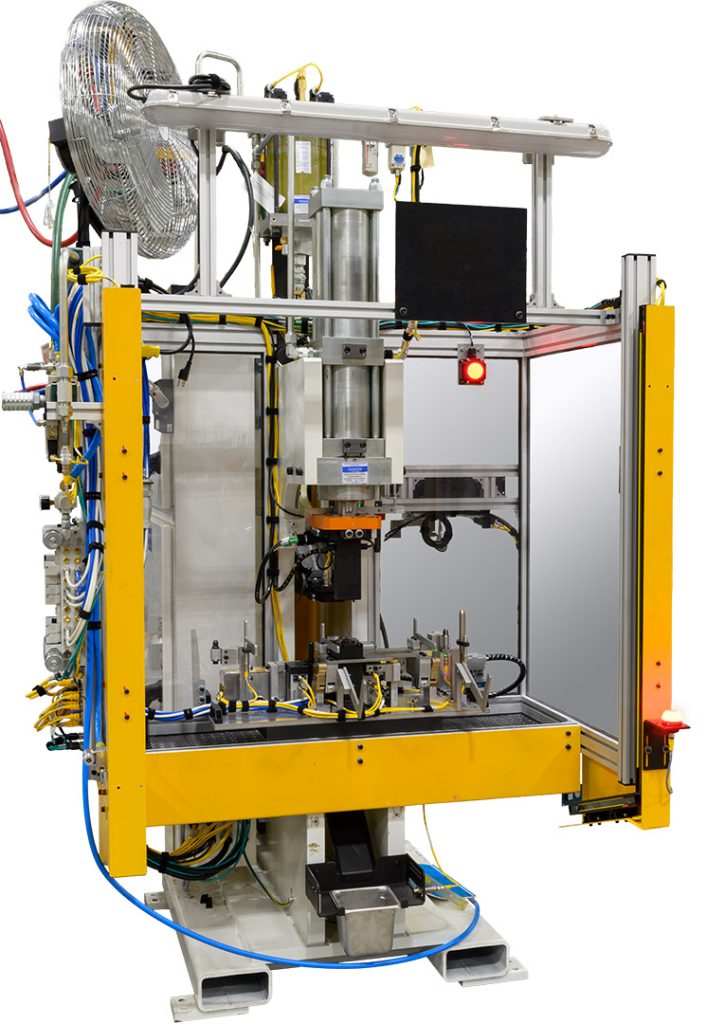

OHMA™ FlexFast™-Clinchpresse

Die FlexFast™-Clinchpresse (Flexible Fastener Machine) ist eine kompakte, vielseitige Maschine, die für die manuelle/bedienergeführte Montage von Clinchverbindungen konzipiert ist. Die Werkzeugaufnahmen sind austauschbar und ermöglichen so vielfältige Anwendungen. Jede Presse kann mit einer CenterLine Controls Solution (CLCS) ausgestattet werden, die einfach einzurichten und zu bedienen ist und nicht programmierbar ist.

Die FlexFast™-Clinchpresse kann für Selbststanz- oder Vorstanz-Clinch-Anwendungen eingesetzt werden. Für Selbststanz-Anwendungen ist die Presse mit einer Auswurf-Erkennung für Stanzabfälle ausgestattet.

Eigenschaften:

Konfigurierbare Presskraft von 4 bis 70 Tonnen, für Spezialanwendungen bis zu 200 Tonnen
Mit Stanzabfallerkennung – für Selbststanzanwendungen
Der OHMA™-Zylinder sorgt für eine sanfte, stoßfreie Annäherung an das Werkstück
- 1/4″ oder 1/2″ Arbeitshub mit hoher Kraft
- Kostengünstige Prozessüberwachung durch Überwachung des Intensivierungsdrucks
Kann mit Upper Clinch-Mutternsystem, LNF oder Speerzuführungen verwendet werden
Konfigurierbar für Mutter- oder Bolzenanwendungen
Erhältlich mit VeriFast™ IA-Befestigungselementerkennung.

Kontaktieren Sie uns für mehr Informationen über unsere maßgeschneiderten OHMA Clinch Pressen-Designs.
